光学玻璃双凸透镜

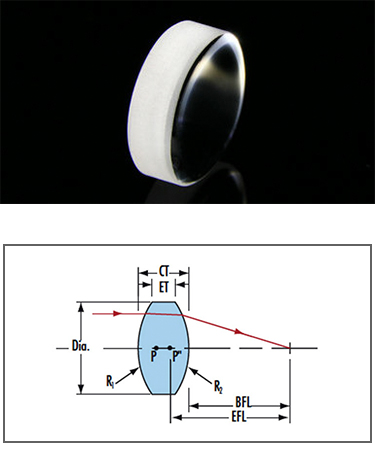

       双凸透镜有两个凸出且相等曲率半径的表面,包括入射面和射出面,其特征在于透镜面的中间部的焦距较长,各透镜面的端部的焦距较短。双凸透镜主要用于汇聚来自点光源的光或向其它光学系统传递图像。还用于在许多有限制成像的应用中使用,双凸透镜具有对称性,可使球差达到最小,而且消除了慧差、畸变。

       最常见用于幻灯机、投影仪、放映机等

材       质:H-K9L、ZF6、JGS1、SF6
设计波长587.6nm
焦距公差±1%
外形公差+0.0/-0.1mm
厚度公差±0.2mm
面  型λ/2@632.8n
光  洁  度60-40
偏  心<3'
有效孔径>90%
倒  边<0.2×45°
镀  膜多种增透膜
               A
350-650nm
               B
650-1050nm
               C1050-1580nm


光学玻璃双凸透镜_陕西赛嘉电子科技有限公司
光学玻璃双凸透镜
(尺寸及镀膜可按用户需求定制) 单位(mm)
型号
直径
焦距
中心厚
R1
R2
SJ-ST-005455
5.00
4.55
8.00
4.000
4.000
SJ-ST-057841
5.70
8.41
3.32
10.79
7.270
SJ-ST-007101
7.00
10.18
3.00
8.960
8.960
SJ-ST-074072
7.40
7.200
3.85
8.920
6.380
SJ-ST-010038
10.30
38.15
6.05
41.50
37.50
SJ-ST-010010
10.30
10.49
4.20
15.40
8.350
SJ-ST-010013
10.95
13.90
3.10
89.35
11.70
SJ-ST-012035
12.00
35.76
3.40
76.63
41.70
SJ-ST-012024
12.20
24.19
2.50
373.4
20.44
SJ-ST-012250
12.70
250.0
3.00
262.2
262.2
SJ-ST-012200
12.70
200.0
3.00
209.7
209.7
SJ-ST-012150
12.70
150.0
3.00
157.1
157.1
SJ-ST-012100
12.70
100.0
3.00
104.6
104.6
SJ-ST-012075
12.70
75.00
3.00
78.30
78.30
SJ-ST-013023
13.00
23.24
3.60
24.00
24.00
SJ-ST-013018
13.00
18.94
3.10
16.67
16.67
SJ-ST-014022
14.00
22.84
3.15
49.20
19.31
SJ-ST-014028
14.15
28.42
3.27
36.94
24.34
SJ-ST-014024
14.80
24.46
4.50
68.86
23.75
SJ-ST-015023
15.00
23.22
4.20
23.97
23.97
SJ-ST-016063
16.00
63.50
2.50
152.0
35.00
SJ-ST-017013
17.20
13.00
4.55
47.05
12.67
SJ-ST-018054
18.00
54.40
4.00
172.3
33.56
SJ-ST-018321
18.00
32.13
5.10
39.08
28.83
SJ-ST-018021
18.00
21.24
4.50
17.41
170.9
SJ-ST-019050
19.50
50.45
3.00
91.00
47.38
SJ-ST-019020
19.50
20.88
5.00
25.00
25.00
SJ-ST-020085
20.00
85.66
3.30
52.58
287.6
SJ-ST-021025
21.00
25.57
5.00
81.19
19.32
SJ-ST-021229
21.50
229.3
2.99
5571
120.9
SJ-ST-022034
22.00
34.48
5.50
30.34
30.34
SJ-ST-022032
22.83
32.27
5.97
43.32
27.08
SJ-ST-024069
24.00
69.88
4.50
188.4
43.45
SJ-ST-025094
25.00
94.51
3.20
51.86
230.7
SJ-ST-025130
25.00
130.7
4.50
72.26
308.6
SJ-ST-025250
25.40
250.0
3.00
262.2
262.2
SJ-ST-025200
25.40
200.0
3.00
209.7
209.7
SJ-ST-025150
25.40
150.0
3.00
157.1
157.1
SJ-ST-025100
25.40
100.0
3.00
104.6
104.6
SJ-ST-025075
25.40
75.00
3.00
78.30
78.30
SJ-ST-026093
26.00
93.06
3.00
586.7
52.33
SJ-ST-030085
30.00
85.70
5.85
132.6
53.57
SJ-ST-030090
30.00
90.50
5.98
85.60
75.95
SJ-ST-030342
30.00
342.0
5.00
112.9
64.22
SJ-ST-030042
30.00
42.65
9.00
55.00
36.72
SJ-ST-030064
30.00
64.38
4.80
311.0
32.58
SJ-ST-030104
30.00
104.8
4.00
258.2
59.02
SJ-ST-032052
32.00
52.82
6.60
42.63
75.68
SJ-ST-033188
33.00
188.5
8.40
149.3
279.5
SJ-ST-033113
33.00
113.4
11.4
160.7
92.15
SJ-ST-034148
34.00
148.5
7.20
153.3
153.3
SJ-ST-034081
34.25
81.64
6.00
176.7
55.35
SJ-ST-035102
35.00
102.5
8.10
250.1
55.02
SJ-ST-036082
36.00
82.27
7.00
85.91

85.91

SJ-ST-037161
37.00
161.4
6.20
100.0
500.0
SJ-ST-037128
37.00
128.7
7.30
97.50
139.1
SJ-ST-037085
37.00
85.70
7.30
53.36
132.6
SJ-ST-037133
37.25
133.2
8.00
85.30
354.7
SJ-ST-044091
44.00
91.29
8.10
96.86
114.5
SJ-ST-045148
45.00
148.2
5.50
153.0
153.0
SJ-ST-046177
46.80
177.4
10.1
301.8
131.5
SJ-ST-050100
50.00
100.0
15.7
48.82
57.27
SJ-ST-050180
50.00
180.0
12.0
91.40
91.40
SJ-ST-050750
50.80
750.0
3.84
771.9
771.9
SJ-ST-062404
62.00
404.1
9.10
398.1
1307
SJ-ST-064104
64.00
104.4
15.0
53.74
604.8
SJ-ST-072174
72.00
174.1
12.0
730.0
92.97
SJ-ST-072208
72.00
208.6
10.5
398.1
131.2
SJ-ST-082153
82.00
153.3
14.6
140.6
181.0
