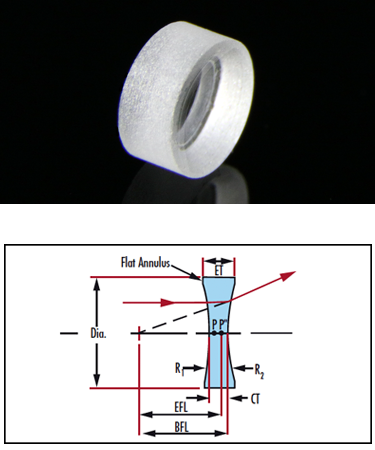

光学玻璃双凹透镜

       双凹透镜与平凹透镜类似,焦距为负,可使平行入射的光线向外发散,双凹透镜的两个侧面曲率半径相等,一般用于扩束光线和投影等。其两面曲率中心之连线称为主轴,其中央之点O称为光心。通过光心的光线,无论来自何方均不折射。平行主轴之光束,照于凹透镜上折射后向四方发散,逆其发散方向的延长线,则均会于与光源同侧之一点F,其折射光线恰如从F点发出,此点称为虚焦点,在透镜两侧各有一个。在光疏介质中使用时,能对入射光束起发散作用,故又称发散透镜。又因其焦距为负,又称负透镜,凹透镜的焦距,是指由焦点到透镜中心的距离。透镜的半径越大其焦距越长,如为薄透镜,则其两侧之焦距相等。

       双凹透镜成像的几何作图与凸透镜者原则相同。从物体的顶端亦作为两条直线:一条平行于主光轴,经过双凹透镜后偏折为发散光线,将此折射光线相反方向返回至主焦点;另一条通过透镜的光学中心点,这两条直线相交于一点,此为物体的像。

       双凹透镜所成的像总是小于物体的、直立的虚像,双凹透镜主要用于矫正近视眼。近视眼主要是由于晶状体的变形,导致光线过早的集合在了视网膜的前面。双凹透镜则起到了发散光线的作用,双凹透镜成一个正立、缩小的虚像,,使像距变长,恰好落在视网膜上了。



材       质:H-K9L
设计波长635nm、520nm、786nm
                     530nm、800nm、655nm
焦距公差±1%
外形公差+0.00/-0.10mm
厚度公差±0.2mm
面型精度:优化后PV<0.2μm
光  洁  度60-40
偏  心:<1
镀  膜多种增透膜
               A
400-700nm
               B450-650nm
               C:515-550nm
               C
610-660nm
               D:700-1100nm


光学玻璃双凹透镜_陕西赛嘉电子科技有限公司
光学玻璃双凹透镜
(尺寸及镀膜可按用户需求定制) 单位(mm)
型号
直径
焦距
中心厚
R1
R2
SJ-SA-005003
5.00
-3.390
0.72
-3.500
-3.500
SJ-SA-007024
7.00
-24.79
1.10
-18.45
-41.65
SJ-SA-010024
10.0
-24.38
2.50
-22.15
-29.15
SJ-SA-010008
10.9
-8.280
1.20
-24.85
-8.350
SJ-SA-011011
11.4
-11.86
1.40
-12.25
-12.25
SJ-SA-012014
12.0
-14.50
3.00
-20.09
-20.09
SJ-SA-012021
12.6
-21.96
3.50
-34.94
-26.94
SJ-SA-013007
13.2
-7.810
3.00
-8.190
-21.10
SJ-SA-019014
19.3
-14.03
1.50
-30.91
-42.87
SJ-SA-019016
19.5
-16.15
2.00
-25.00
-15.49
SJ-SA-021017
21.0
-17.84
2.50
-81.19
-12.02
SJ-SA-040193
40.0
-193.7
2.00
-200.0
-200.0
SJ-SA-040338
40.0
-338.9
2.80
-350.0
-350.0
SJ-SA-040047
40.5
-47.29
3.00
-77.97
-70.81
SJ-SA-041099
41.0
-99.49
4.00
-297.5
-55.90
SJ-SA-041060
41.0
-60.70
3.50
-219.0
-33.46
SJ-SA-045050
45.0
-50.20
3.52
-364.2
-27.90
SJ-SA-045062
45.0
-62.80
3.00
-210.9
-34.99
SJ-SA-065039
65.0
-39.30
3.50
-115.9
-39.90
