非球面透镜
非球面透镜

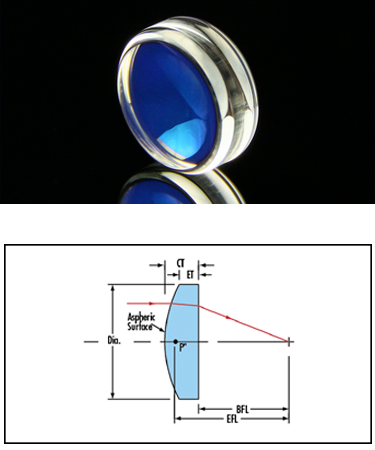

     非球面透镜采用单一元件设计,有助于减少多透镜光学组件中发现的透镜数量。换句话说,与具有球形前表面的传统透镜不同,非球面透镜具有更复杂的前表面,该前表面从透镜的中心逐渐向透镜边缘外部改变曲率。总元件数量的减少不仅有助于减小系统尺寸或重量,而且还简化了组装过程。将非球面整合到应用中,如聚焦ope体育官网二极管的输出不仅可以降低总成本,而且还可以胜过使用传统球面光学透镜设计的组件。



材       质:L-BAL35D-ZK3L-BAL42
                     BK-7
设计波长635nm、520nm、786nm
                     530nm、800nm、655nm
焦距公差±1%
外形公差+0.00/-0.10mm
厚度公差±0.2mm

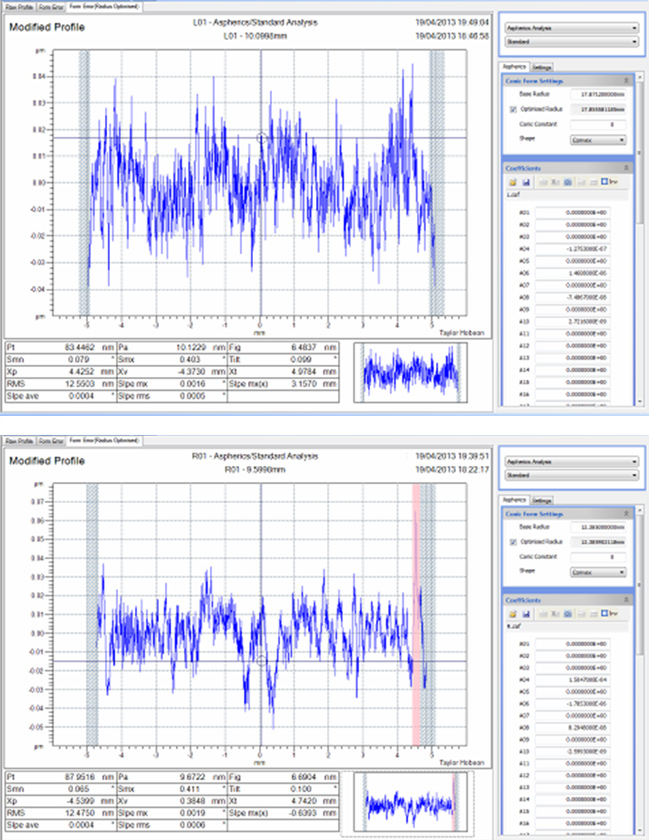

面型精度:优化后PV<0.2μm
光  洁  度60-40
偏  心:<90°
镀  膜多种增透膜
               A
400-700nm
               B450-650nm
               C:515-550nm
               C
610-660nm
               D:700-1100nm




测试





非球面透镜_陕西赛嘉电子科技有限公司
光学玻璃非球面透镜
(尺寸及镀膜可按用户需求定制) 单位(mm)
型号

直径

焦距

通光孔径

数值孔径

中心厚度

边缘厚度

后焦距

SJHBF030600
3.00
6.00
2.7/2.2
0.22
1.50
1.272
5.20
SJXRF033080
3.00
3.77
2.50
0.30
1.50
1.20
2.90
SJXMF031950
3.00
1.95
2.00
0.51
2.00
1.20
1.09
SJ LTF047100
4.00
7.10
3.65
0.25
2.20
1.70
5.80
SJLTF476200
4.70
6.20
3.70
0.28
3.34
2.74
4.09
SJLTF478000
4.70
8.00
4.20
0.28
2.90
2.50
5.86
SJLTF061000
6.00
10.74
5.10
0.24
2.36
1.72
9.66
SJLTF061200
6.00
12.0
5.00
0.21
2.36
1.85
10.55
SJLTF061500
6.00
15.0
5.6
0.27
2.50
1.97
13.516
SJHBF061000
6.00
10.0
5.13
0.22
2.36
1.58
11.93
SJLTF634000
6.33
4.02
5.10
0.60
3.30
1.70
2.357
SJHBF635107
6.35
10.0
3.5/3
0.17
3.00
1.80
8.25
SJXMF070800
7.00
8.00
6.00
0.30
2.50
1.50
7.55
SJXMF081100
8.00
11.2
7.6
0.18
2.66
1.636
11.4
