直角棱镜
光学玻璃直角棱镜

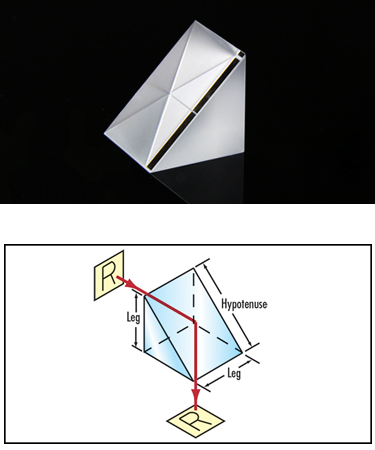

     直角棱镜通常用来转折光路或者将光学系统所成的像偏转90°。根据棱镜的方位不同,成像可为左右一致而上下颠倒与左右不一上下一致。直角棱镜也可用于合像、光束偏移等应用。

      直角棱镜使用时,通常镀一些光学膜。 直角棱镜本身有较大的接触面积以及有45°,90°这样典型的角度,所以,和普通的反射镜相比, 直角棱镜更容易安装,对机械应力具有更好的稳定性和强度。它们是各类装置和仪器用光学件的最佳选择。


材       质:H-K9L、UV熔融石英、氟化钙、硒化锌、锗
通光孔径>90%
尺寸公差±0.2mm
表面质量60/40
塔       差<3分
面       型:λ/2@632.8nm
倒       角:保护性
镀  膜:无,可按要求镀膜


光学玻璃直角棱镜_陕西赛嘉电子科技有限公司
光学玻璃直角棱镜
(尺寸及镀膜可按用户需求定制) 单位(mm)
型号
尺寸规格(mm)
角精度(′)
直角面镀膜
斜面镀膜
材料
SJJL-ZJ-050505
5*5*5
3
/
/
H-K9L
SJJL-ZJ-050506
5*5*6
3
/
/
H-K9L
SJJL-ZJ-090909
9*9*9
3
/
/
H-K9L
SJJL-ZJ-101010
10*10*10
3
/
/
H-K9L
SJJL-ZJ-101040
10*10*40
3
/
/
H-K9L
SJJL-ZJ-101080
10*10*80
3
/
/
H-K9L
SJJL-ZJ-121212
12.5*12.5*12.5
3
/
/
H-K9L
SJJL-ZJ-151515
15*15*15
3
/
/
H-K9L
SJJL-ZJ-202020
20*20*20
3
/
/
H-K9L
SJJL-ZJ-202060
20*20*60
3
/
/
H-K9L
SJJL-ZJ-252525
25*25*25
3
/
/
H-K9L
SJJL-ZJ-303020
30*30*20
3
/
/
H-K9L
SJJL-ZJ-303030
30*30*30
3
/
/
H-K9L
SJJL-ZJ-353535
35*35*35
3
/
/
H-K9L
